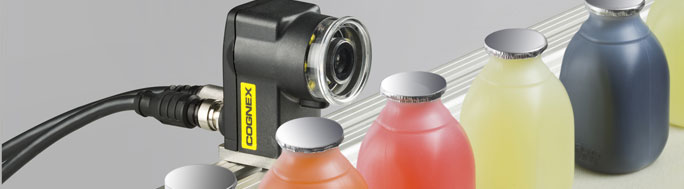

Checker 視覺傳感器特點
　　Checker® 視覺傳感器是一款備受好評的一體化工業傳感器，配有內置攝像頭、處理器、照明器件、光學器件和 I/O 元件，每分鐘能夠檢測和檢查 6,000 個工件，所有這些元件都集成于一個體積小巧、可適應狹窄空間的工業 IP67 外殼中。
使用超值視覺技術改善流程控制
　　;用較少的工業傳感器取代多個照片電子傳感器
　　;減少廢品，縮短停機和維護時間
　　;簡化了整體系統設計
　　;可同時檢查多個元件特征
　　;克服元件位置的多變問題，無需昂貴的安裝定位
　　;通過計算機或可選 SensorView® 2 顯示屏可輕松進行遠程設置和顯示
　　;符合工業協議的以太網支持
　　;保存圖像到 FTP 服務器
　　;基于編碼器的工件質量跟蹤，可用于可變速的生產線
　　;多達四個離散輸出
　　;多達 32 項任務變更功能，最大程度實現靈活性
　　;每分鐘最多可讀取 6,000 個零件
　　;業界標準的梯形邏輯編輯器，可自定義輸出，減少可編程邏輯控制器 (PLC) 編程

Checker 4G 系列型號概覽
具體選用何種型號將取決于您的應用。請獲取一份免費提供的應用評估表，以便我們幫您評估應選用哪種視覺傳感器。
　　? 獲取產品報價
　　

特點	Checker 4G1	Checker 4G7	Checker 4G7X	Checker 4G7C
元件定位傳感器	X	X	X	X
檢查傳感器：存在性、測量和位置			X
檢查傳感器： 存在性、測量或位置	X	X
檢查傳感器： 僅存在性				X
彩色傳感器工具				X
內部觸發	X	X	X	X
圖案重培訓	X	X	X	X
任務變更	32	32	32	32
計算機軟件設置	X	X	X	X
SensorView 設置和顯示	X	X	X	X
基于編碼器的工件跟蹤	X	X	X	X
用于定制輸出的邏輯方式	X	X	X	X
檢查傳感器數量	無限制	無限制	無限制	無限制
最大檢測率	400Hz	60Hz	60Hz	50Hz
分辨率	128 x 101	752 x 480	752 x 480	752 x 480
可編程邏輯控制器 (PLC) 通信 - 以太網/IP 協議及 Rockwell 附加設備描述	X	X	X	X
可編程邏輯控制器 (PLC) 通信 - PROFINET	X	X	X	X
將圖像存儲至 FTP	X	X	X	X
集成的紅色、藍色、綠色和紅外 LED	X	X	X
集成的亮白色 LED 偏振	X	X	X	X

Checker 4G1、4G7、4G7S 和 4G7X 規格

照明和濾波器選件	集成的紅色、藍色、綠色和紅外 LED 集成的亮白色 LED 偏振
光學器件	隨附標準 5.8mm 鏡頭
外部觸發輸入	輸入開啟 > 10VDC (> 6mA) 輸入關閉 < 2VDC (< 1.5mA) 保護光隔離，極性獨立
輸出	半導體開關輸出 額定值 100mA，24VDC 最大電壓降 3.5VDC @ 100mA 最大負載 100mA 保護光隔離、短路保護，過載電流和反極性保護
編碼器輸入	差分 A+/B+：5-24V（最大 50 kHz） A-/B-：反向 (A+/B+) 單端 A+/B+：5-24V（最大 50 kHz） A-/B-：VDC = ? (A+/B+)
作業控制輸入	支持 32 項任務 輸入開啟 > 10VDC (> 6mA) 輸入關閉 < 2VDC (< 1.5mA) 保護光隔離，極性獨立
電源	電壓 +24VDC (22-26VDC) 當前最大 250mA
環境	工作溫度 0° - 50°C (32° - 122°F) 儲存溫度 -30° - 80°C (-22° - 176°F) 工作濕度 0%-90%，無冷凝 工作高度 4000m（最大） 每軸 5 毫秒 80G 沖擊力（根據 IEC 68-2-2） 振動 10G (10-500Hz)，根據 IEC 68-2-6 IP67 保護
可編程邏輯控制器 (PLC) 通信	EIP w/AOP、PROFINET、TCP/IP、UDP/IP FTP 圖像
機械工件	尺寸 2.64in (67mm) 高 x 1.61in (41mm) 寬 x 2.72in (69mm) 深 重量 148g (4.2oz)
操作模式	內部工件觸發，外部工件觸發，自由運行模式
認證	CE、FCC、RoHS、KCC 和必維國際檢驗集團
最低計算機要求	（僅適用于安裝） 操作系統 XP?、Vista?、Microsoft® Windows 7® 32 和 64 位 RAM 128 MB RAM 以太網接口 10/100 屏幕分辨率 1024 x 768 (96 DPI) 或 1280 x 1024 (120 DPI) 顯示屏
工件編號	Checker 4G7S C4G7-24S-E00 Checker 4G1 C4G1-24G-E00 Checker 4G7 C4G7-24G-E00 Checker 4G7X C4G7-24X-E00
可選配件	CKR-4G-CBL-001 跨線 I/O 電纜 (5m) CKR-200-CBL-RT-003 直角 I/O 電纜 (1m) CCBL-ENET-05 以太網電纜 CCB-84901-6001-05 直角以太網電纜 (5m)
	C4G-BAK-000 基本配件套件 CKR-200-LENSKIT 鏡頭套件注釋： 基本配件套件包括快速入門指南、 Checker 軟件 CD 和 安裝螺絲。 鏡頭套件包括 3.6、8、16 和 25 mm 鏡頭。

Checker 4G7C 規格

傳感器	分辨率 752 x 480
照明和濾波器選件	集成的亮白色 LED 偏振
光學器件	隨附標準 5.8mm 鏡頭
外部觸發輸入	輸入開啟 > 10VDC (> 6mA) 輸入關閉 < 2VDC (< 1.5mA) 保護光隔離，極性獨立
輸出	半導體開關輸出 額定值 100mA，24VDC 最大電壓降 3.5VDC @ 100mA 最大負載 100mA 保護光隔離、短路保護，過載電流和反極性保護
編碼器輸入	差分 A+/B+：5-24V（最大 50 kHz） A-/B-：反向 (A+/B+) 單端 A+/B+：5-24V（最大 50 kHz） A-/B-：VDC = ? (A+/B+)
作業控制輸入	支持 32 項任務 輸入開啟 > 10VDC (> 6mA) 輸入關閉 < 2VDC (< 1.5mA) 保護光隔離，極性獨立
電源	電壓 +24VDC (22-26VDC) 當前最大 250mA
環境	工作溫度 0° - 50°C (32° - 122°F) 儲存溫度 -30° - 80°C (-22° - 176°F) 工作濕度 0%-90%，無冷凝 工作高度 4000m（最大） 每軸 5 毫秒 80G 沖擊力（根據 IEC 68-2-2） 振動 10G (10-500Hz)，根據 IEC 68-2-6 IP67 保護
可編程邏輯控制器 (PLC) 通信	EIP w/AOP、PROFINET、TCP/IP、UDP/IP FTP 圖像
機械工件	尺寸 2.64in (67mm) 高 x 1.61in (41mm) 寬 x 2.72in (69mm) 深 重量 148g (4.2oz)
操作模式	內部工件觸發，外部工件觸發，自由運行模式
認證	CE、FCC、RoHS、KCC 和必維國際檢驗集團
最低計算機要求	（僅適用于安裝） 操作系統 XP?、Vista?、Microsoft® Windows 7® 32 和 64 位 RAM 128 MB RAM 以太網接口 10/100 屏幕分辨率 1024 x 768 (96 DPI) 或 1280 x 1024 (120 DPI) 顯示屏
工件編號	Checker 4G7C C4G7C-24X-E00
可選配件	CKR-4G-CBL-001 跨線 I/O 電纜 (5m) CKR-200-CBL-RT-003 直角 I/O 電纜 (1m) CCBL-ENET-05 以太網電纜 CCB-84901-6001-05 直角以太網電纜 (5m)
	C4G-BAK-000 基本配件套件 CKR-200-LENSKIT 鏡頭套件注釋： 基本配件套件包括快速入門指南、 Checker 軟件 CD 和 安裝螺絲。 鏡頭套件包括 3.6、8、16 和 25 mm 鏡頭。

先進視覺傳感器技術
已獲專利的元件定位傳感器有三大重要優勢：
　　?通過定位元件上的特征而不僅是邊緣來檢測元件
　　?追蹤隨生產線變換位置的元件，克服不精確的元件定位
　　?不需要使用額外傳感器來確定元件是否存在

存在傳感器	測量傳感器	位置傳感器
亮度傳感器可尋找黑暗或明亮區域。	寬度傳感器可對工件、元件或特征的寬度進行測量。	邊緣位置傳感器可驗證邊緣位置并支持最大 20 度旋轉。
對比度傳感器可尋找明亮和黑暗區域。	高度傳感器可對工件、元件或特征的高度進行測量。	對比度傳感器可尋找明亮和黑暗區域。
圖案?jìng)鞲衅?/strong>可了解工件特征，并在該特征出現時通知您。	直徑傳感器可對工件、元件或特征的直徑進行測量。	圖案位置傳感器可驗證圖案位置并支持 360 度旋轉。
邊緣存在傳感器用于驗證是否存在邊緣特征。

直觀應用和通信設置
　　Checker 之所以簡單關鍵在于其 One-Click Setup?。只需點擊圖像上您要檢測的特征，Checker 就會自動創建一種傳感器、了解特征屬性并設置相應的合格/不合格標準。
　　? 獲取產品報價
設置簡單
　　即使是第一次使用的用戶，也可在幾分鐘內完成設置并開始運行。
　　;只需簡單四步：?jiǎn)?dòng)、設置傳感器、配置結果、完成
　　;圖像顯示可以讓您查看傳感器所看到的東西，從而簡化設置
　　;動態幫助始終可用
　　? 獲取產品演示
集成至工廠網絡
　　以太網通信使您能夠：
　　;遠程設置和監控任務
　　;通過支持的工業協議與可編程邏輯控制器 (PLC) 建立通信
　　;保存檢測圖像至 FTP 服務器

Checker 資源

精選網絡研討會
解決業界集成和檢測難題：使用以太網的 Checker 4G 視覺傳感器簡介

Checker 視覺傳感器配件
SensorView 2 智能顯示屏
無需個人電腦，生產經理即可在工廠車間或控制室進行視覺傳感器的配置、測試、編輯和監控活動。
　　;大型 8.9” (225mm) 觸摸顯示屏
　　;內置基于以太網的通信
　　;與 Checker PC 軟件相同的用戶界面

彩色照明和偏振選件

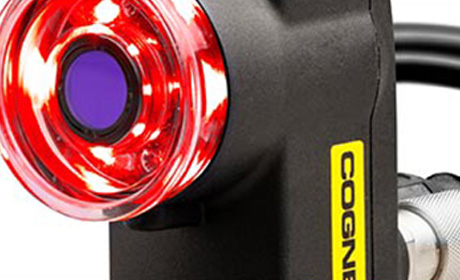

可選集成式照明配件包括紅、藍、綠、紅外和亮白色 LED。偏振窗口可降低鏡面反射或“眩光”影響。
彩色濾波器
用于可見光與紅外波段（470、525、590、635 和 850nm）的帶通濾波器。
可調安裝支架
支架采用公制和英制標準，可通過穿孔安裝，方便調整 Checker 的安裝角度，以優化照明。
鏡頭
Checker 鏡頭套件包括 3.6、8、16 和 25 mm 的鏡頭。（注意：隨附 5.8mm 標準鏡頭。）
電纜
直式或直角電源線、I/O 電纜以及以太網電纜有多種長度可供選擇。

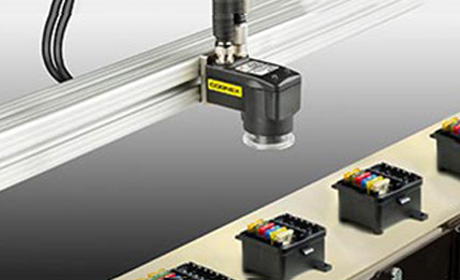

Checker 視覺傳感器應用
可以檢測裝配錯誤、缺陷、損壞的工件和缺失的功能。
可確定對象的方向、形狀、位置，還可識別功能。
