| 焦距 | 12mm | ||||
| 鏡頭直徑與焦距之比的最大值 | 01:01.4 | ||||
| 圖象最大尺寸 | 8.8mm×6.6mm( ? 11mm) | ||||
| 工作范圍 | 光圈 | F1.4-F16C | |||
| 焦點 | 0.1m-Inf. | ||||
| 控制 | 光圈 | 手動 | |||
| 焦點 | 手動 | ||||
| 對象大小 | 11.0(H)cm×8.3(V)cm 2/3” | ||||
| 視角 | D | 2/3” | 49.2° | 1/2” | 37.0° |
| H | 40.4° | 30.0° | |||
| V | 30.8° | 22.7° | |||
| 工作溫度 | -20℃-+50℃ | ||||
|
分辨率 |
在中心處和邊角處超過100線對/mm | |||
| 變形率 | 2/3〞 | -0.1%(y=5.5) | 1/2〞 | -0.35%(y=4.0) |
| 后焦距 | 13.1mm | |||
| 凸緣襯圈長度 | 17.526mm | |||
| 固定架 | C固定架 | |||
| 濾鏡尺寸 | M30.5 P=0.5mm | |||

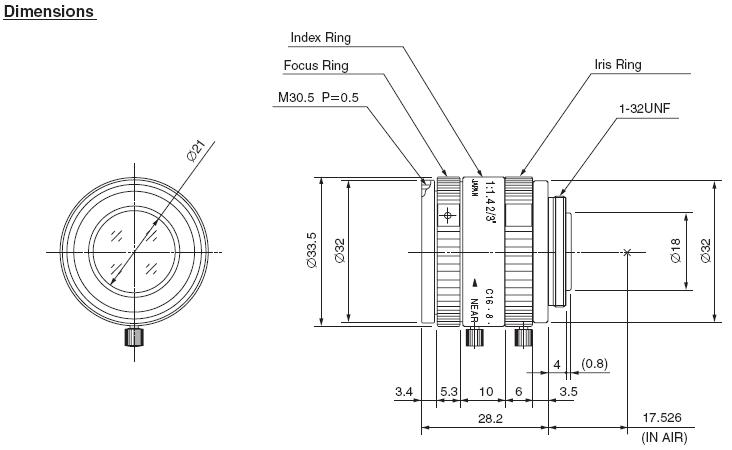

| 大小 | ?33.5mm×28.2mm | |||
| 重量 | 65g | |||
| 工作距離(mm) | 光學放大率 | 擴展環(huán)(mm) |
| 300 | 0.04X | 無 |
| 200 | 0.05X | 無 |
| 150 | 0.06X | 無 |
| 100 | 0.11X | 0.5 |
| 視場(FOV) | 物距(WD) | 到相機安裝面(mm) | 墊圈 |
| 40 | 84.5 | 153 | 1 |
| 50 | 107.5 | 174.5 | 0.5 |
| 60 | 137 | 204.5 | 0.5 |
| 70 | 164.1 | 232.1 | 0.5 |
| 80 | 185 | 252.5 | 0.5 |
| 90 | 213.5 | 280.5 | 0.5 |
| 100 | 240.5 | 308 | |
| 110 | 264 | 330.5 | |
| 120 | 287.2 | 354.7 | |
| 130 | 314.5 | 381 | |
| 140 | 347.3 | 414.8 | |
| 150 | 366.5 | 433 |
